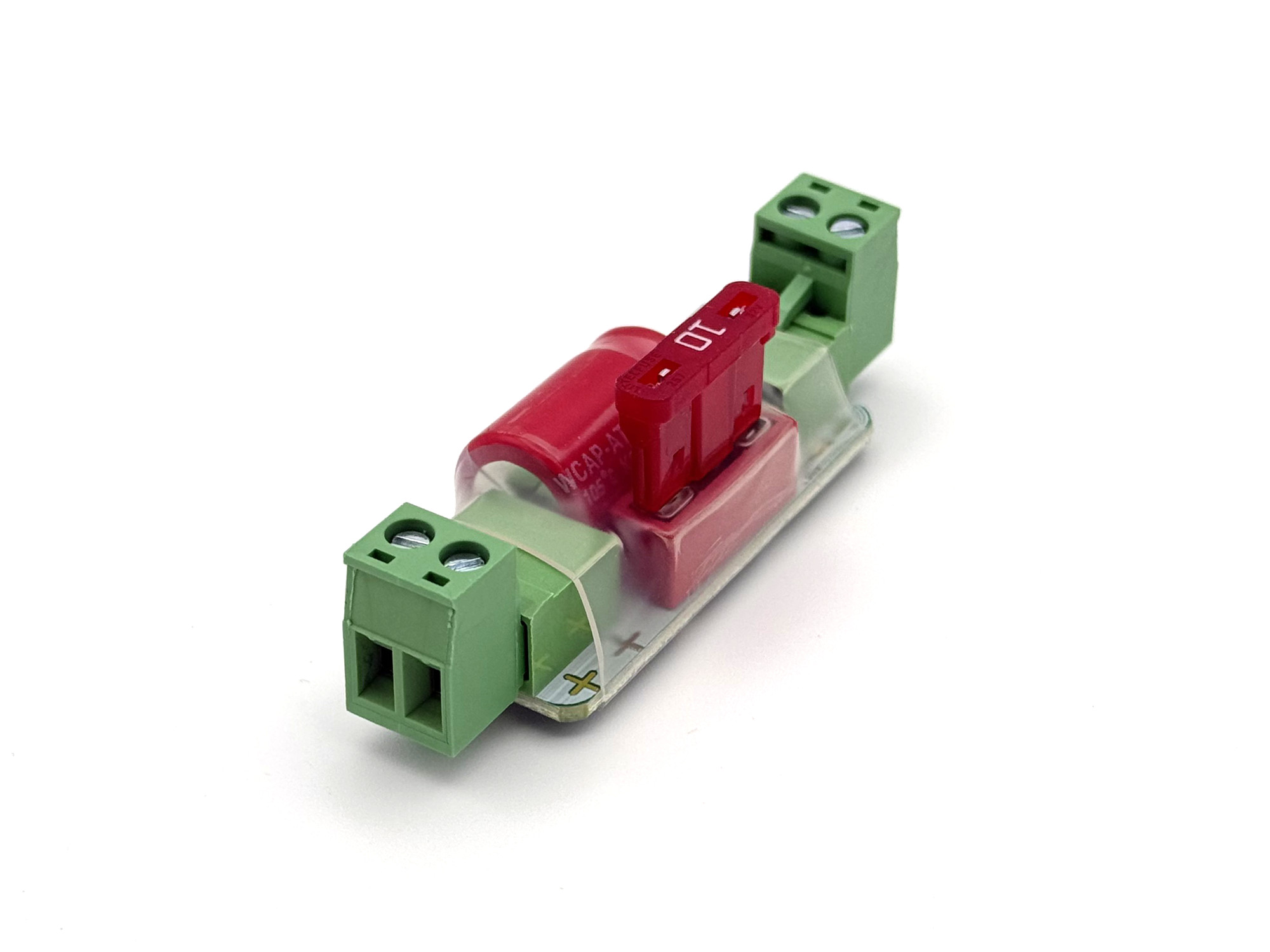

Fused Pixel Power Capacitor Board

Kondensatorplatine mit integrierter Sicherung zum Schutz von Pixelstrip-Installationen mit integrierter LED zur Anzeige einder defekten Sicherung.

Das Modul ist zur Verringerung von netzteilseitigen Störungen sowie den bei abrupten Helligkeitsänderungen vorkommenden Spannungseinbrüchen an adressierbaren Digital-LED-Strips konzipiert.
Zusätzlich erlaubt es die Absicherung der Einspeisung mit Maximal 10A. Es können auch kleinere Sicherungen eingesetzt werden (2A, 3A, 4A, 5A, 7,5A).

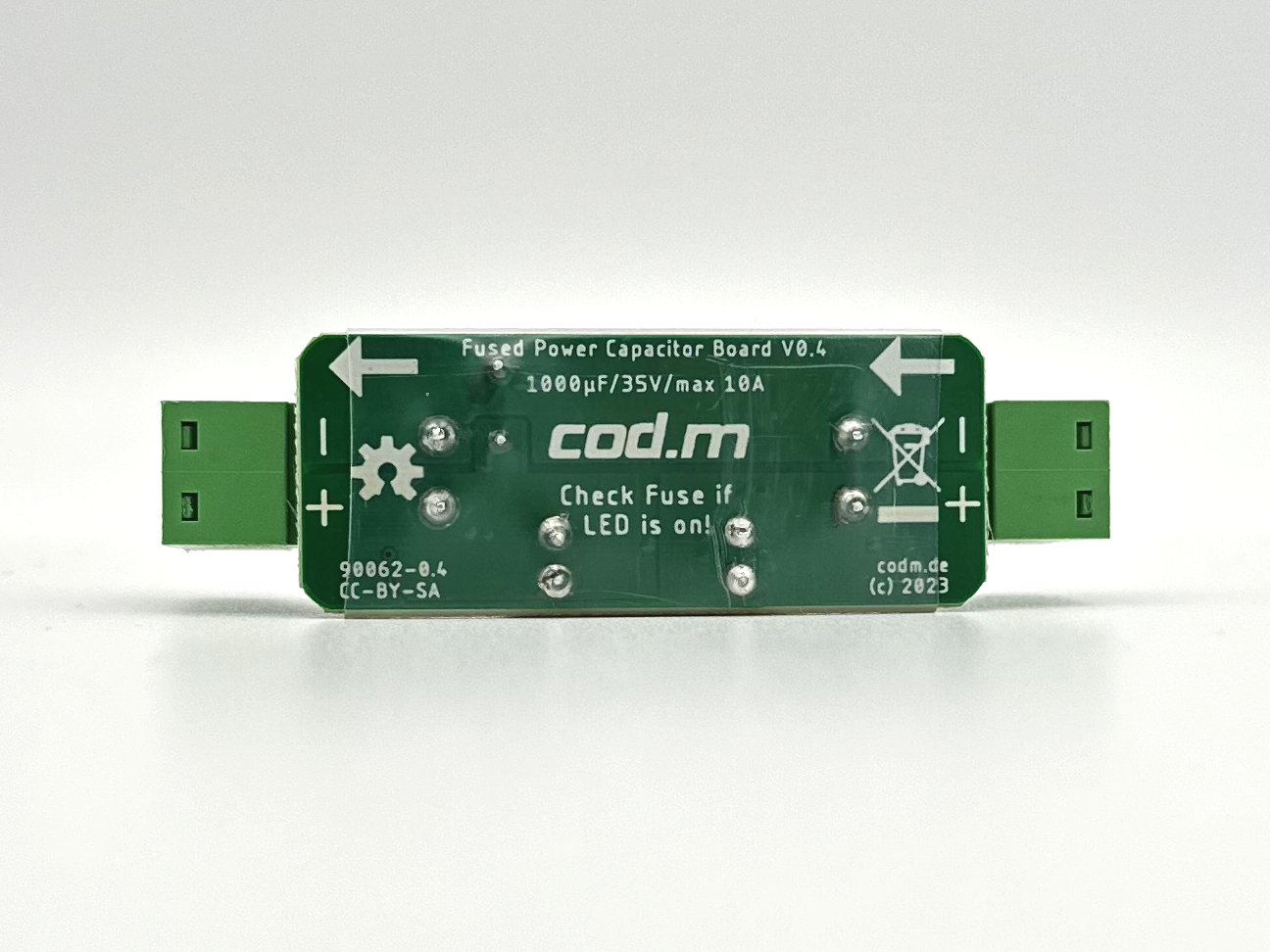

Bei defekter oder gezogener Sicherung leuchtet die integrierte LED auf. Dies erfolgt auch bei nicht angeschlossenem LED Strip (Last).
Das Aufleuchten der LED kann, bedingt durch den integrierten Kondensator und je nach Spannung, bis zu 10 Sekunden nach Auslösen der Sicherung dauern.

Features

• Integrierte LED zur Anzeige einer defekten Sicherung
• Sicherung max. 10A, Sicherungshalter für Sicherungen vom Typ ATO, Mini- oder Micro Flachsicherung
• 1000µF/16V Kondensator zur Verhinderung von Spannungseinbrüchen
• Beidseitige 70µm Kupferschicht der Platine für maximal 10A Belastbarkeit
• Geeignet für 5V- und 12V-Strips
• WEEE-registriert, Made in Germany, Open-Source (CC-BY-SA)

Lieferumfang

• Fused Pixel Power Capacitor Board V0.2
• 10A ATO/Blade Sicherung (rot)
