WLED Auto OFF

Kein Standby-Verbrauch mehr, wenn die LEDs aus sind

Digitale LED-Strips ziehen auch dann Strom, wenn alle LEDs auf „aus" stehen. Jeder Chip bleibt versorgt und wartet auf neue Daten. Je nach LED-Dichte, Chiptyp und Betriebsspannung sind das grob 0,1 bis 1,6 W je Meter – ein 5-m-Strip verbraucht damit je nach Typ zwischen 0,5 und 8 W dauerhaft, ohne Licht zu machen. Dazu kommt, dass das Netzteil unter Dauerlast in einem ungünstigen Arbeitsbereich läuft.

Das WLED Auto OFF Modul trennt die Versorgungsspannung des Strips physikalisch, sobald WLED seine Ausgabe einstellt, und stellt sie wieder her, sobald Daten anliegen. Der Controller bleibt dabei in Betrieb und über Netzwerk, MQTT oder Ihre Hausautomation jederzeit erreichbar.

So funktioniert es

Das Modul wird in die Leitung zwischen WLED-Ausgang und LED-Strip eingeschleift. Ein Mikrocontroller überwacht fortlaufend das Datensignal:

• Aktive LED-Daten → Versorgung des Strips ist zugeschaltet
• 5 Sekunden ohne aktive Daten → ein elektronischer High-Side-Switch trennt die Versorgung vollständig
• Daten liegen wieder an → die Versorgung ist in rund 50 ms zurück, bevor die Daten den Strip erreichen

Eine sichtbare Verzögerung entsteht dabei nicht. Das Datensignal wird unverändert durchgeschleift, der WLED-Betrieb bleibt unberührt. Die Verzögerung von 5 Sekunden verhindert, dass kurze Lücken im Datenstrom – etwa beim Preset-Wechsel oder beim Neustart des Controllers – eine Abschaltung auslösen. Eine Status-LED zeigt den Schaltzustand an.

Besonders sinnvoll an erneuten Einspeisungen

Lange Strips werden alle paar Meter erneut eingespeist. Genau dort fehlt eine Steuerleitung vom Controller – und genau dort bleibt ohne Auto OFF ein Abschnitt dauerhaft unter Spannung, selbst wenn davor abgeschaltet wird. Das Modul nimmt sein Schaltsignal aus dem durchlaufenden Datensignal und braucht deshalb nichts weiter als die Einspeisung selbst.

Dasselbe gilt hinter einem WLED Range Extender OUT Modul, wo ebenfalls keine Schaltleitung mehr zur Verfügung steht.

Merkmale

• Für 5 V, 12 V und 24 V, bis 10 A Laststrom
• WS281x, SK6812 und kompatible Signale, einadrig
• Elektronischer High-Side-Switch, kein mechanisches Relais
• Keine Konfiguration in WLED, kein freier GPIO, keine Steuerleitung nötig
• Abschaltung nach 5 s Inaktivität, Wiedereinschalten in rund 50 ms

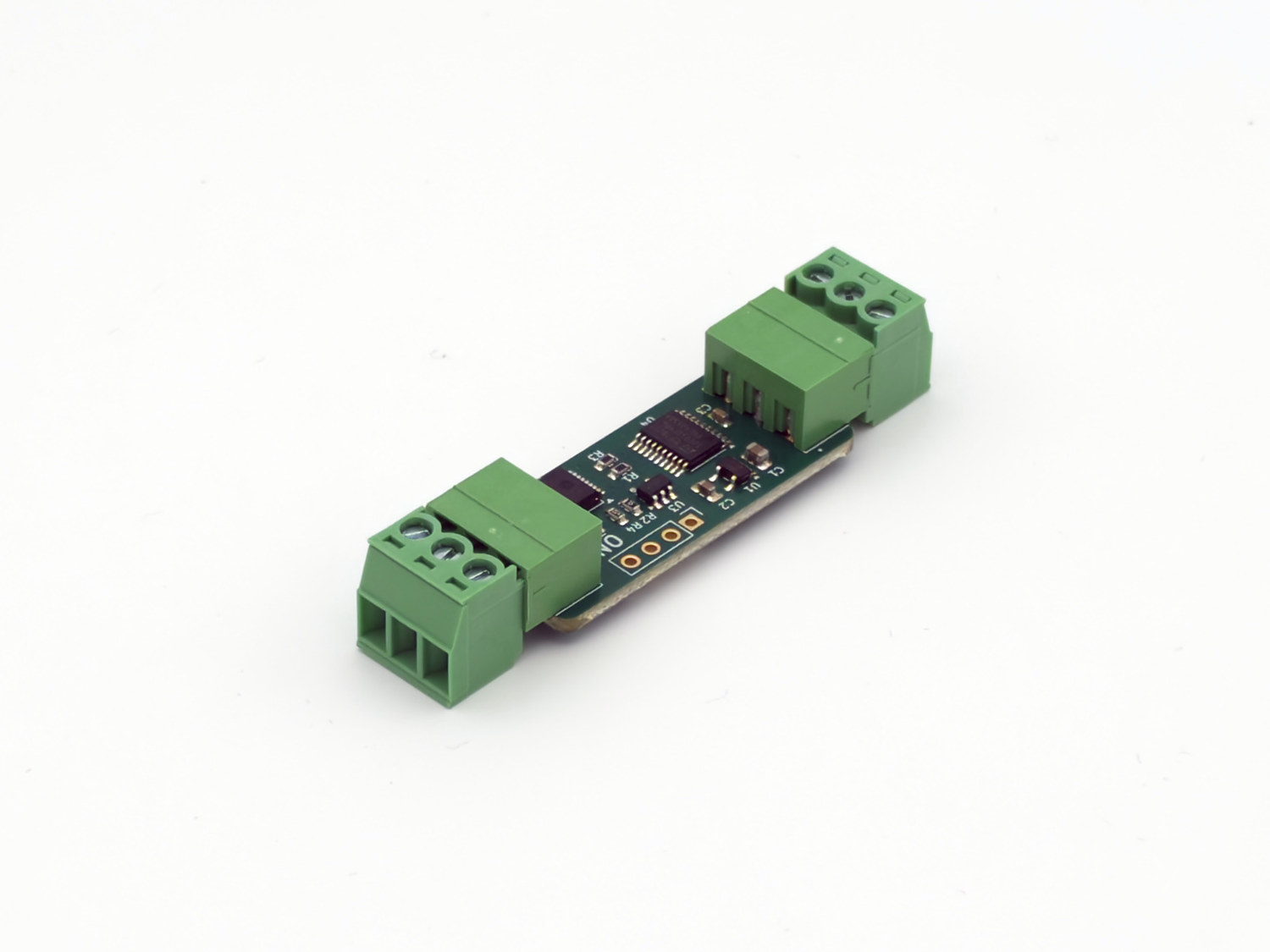

• Steckbare Schraubklemmen, 3-polig je Seite

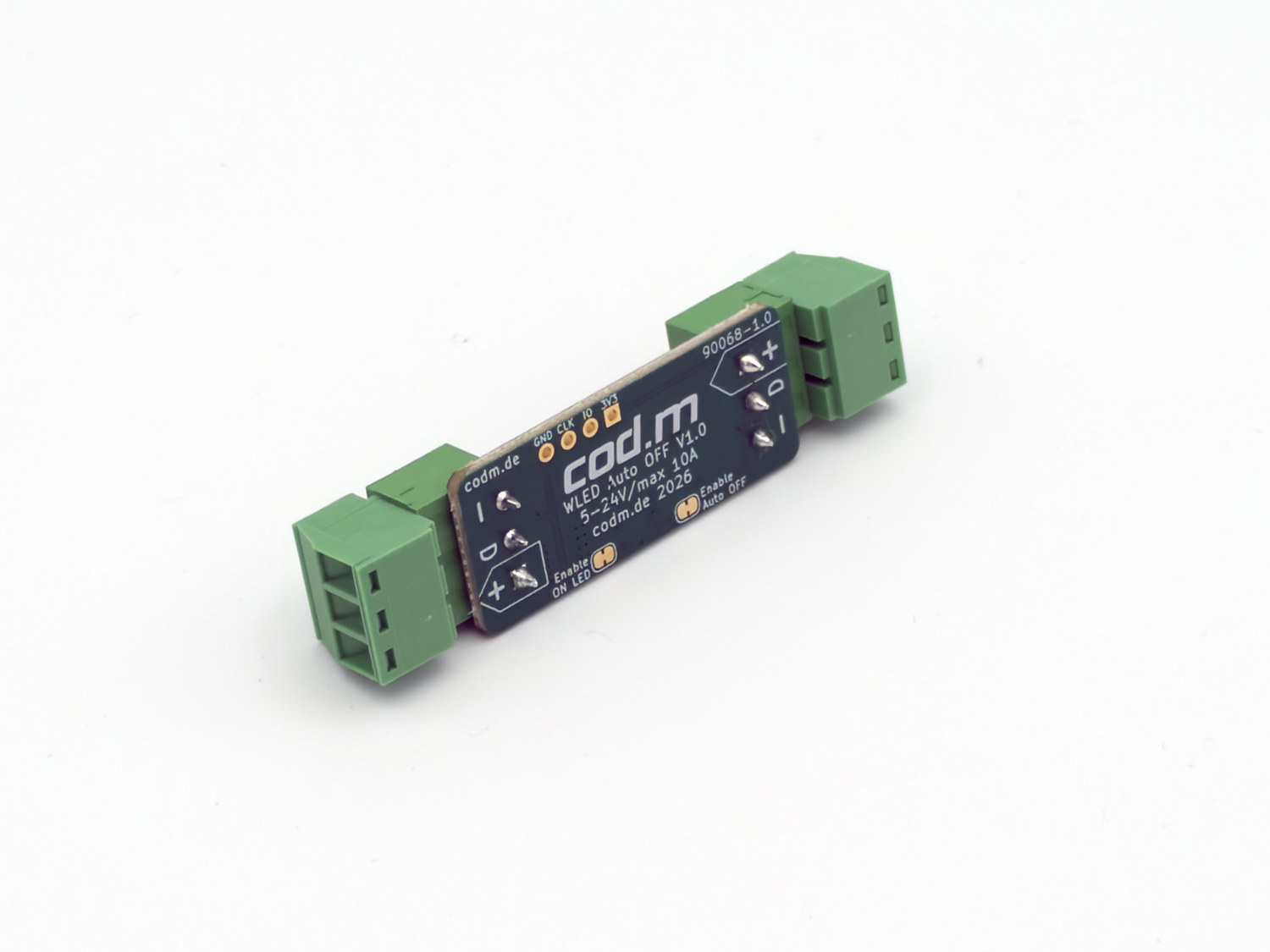

• Status-LED per Lötjumper abschaltbar

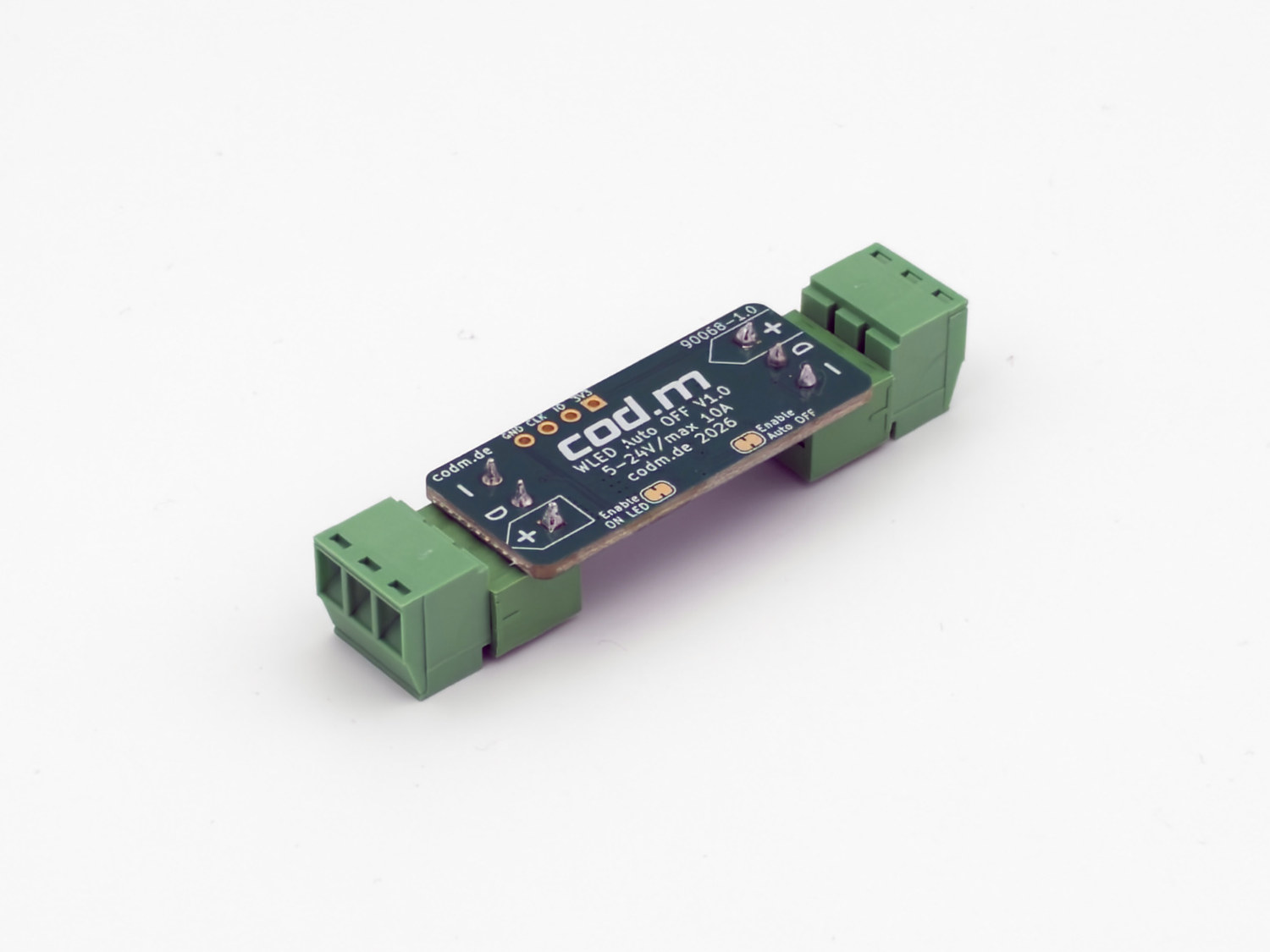

• Abschaltautomatik per Lötjumper deaktivierbar – nützlich bei der Fehlersuche

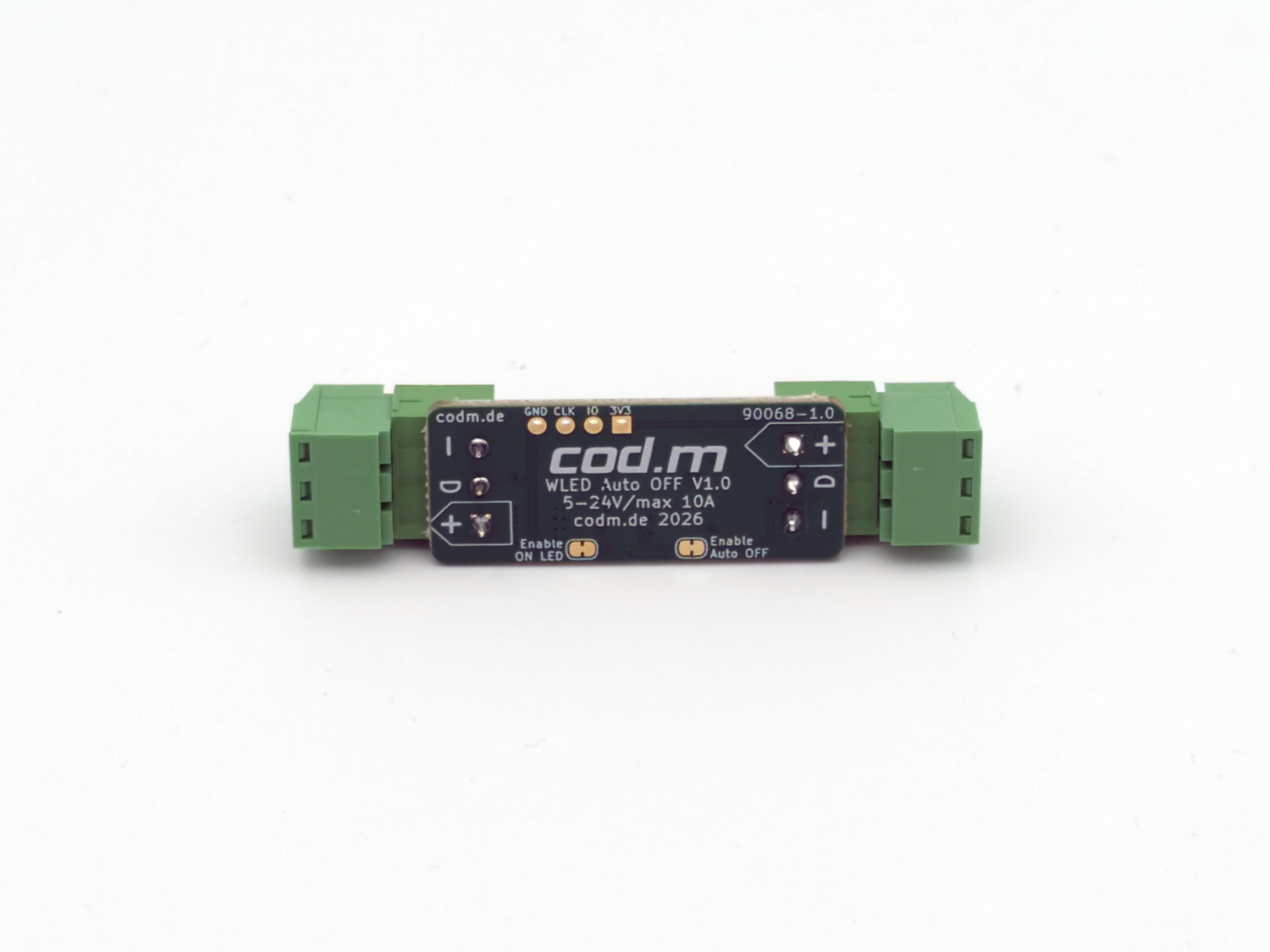

• Platine 38 × 16 mm, 8,5 g
• Nur für den Innenbereich (IP20), +5 bis +45 °C
• Entwickelt und gefertigt in Deutschland · CE · RoHS · WEEE

Wichtig bei mehreren Einspeisepunkten

Speisen Sie den Strip an mehreren Stellen ein, muss hinter jedem Einspeisepunkt ein Auto OFF Modul sitzen. Am Übergang zwischen zwei Abschnitten werden nur Daten und GND durchverbunden – die Versorgungsspannung des vorherigen Abschnitts wird dort nicht weitergeführt. Andernfalls bleibt der nachfolgende Abschnitt dauerhaft unter Spannung.

Lieferumfang

1× WLED Auto OFF Modul V1.0 (Art.-Nr. 90068) inkl. Stecker, gedruckte Kurzanleitung

Hinweis zur Produktreihe

Künftige Versionen unseres WLED Controllers und des Range Extender OUT Moduls werden die Lastabschaltung bereits integriert haben. Für bestehende Installationen und für erneute Einspeisungen im Strip bleibt das Auto OFF Modul die Lösung.

Weiterführende Links

• cod.m Knowledge Base: WLED Auto OFF

Downloads

• Datenblatt / Kurzanleitung WLED Auto OFF V1.0
• Anschlussplan WLED Auto OFF V1.0
• EU-Konformitätserklärung cod.m WLED Auto OFF
