WLED Controller (WLAN/Wi-Fi) V0.10

Produktinformationen "WLED Controller (WLAN/Wi-Fi) V0.10"

wled_badge_006_scaledWas WLED kann, kann man sich im WLED Youtube-Kanal anschauen.
cod.m unterstützt die Entwicklung von WLED mit monatlichen Spenden über Github-Sponsors.

Features

  • Betriebsfertig durch bereits installiertes WLED
  • Geeignet für 5V, 12V und 24V Installationen ohne zusätzlichen Spannungswandler oder Konfiguration
  • Bis zu vier Linien á 1000 LED’s
  • ESP32 (4MB) basiert, echter 74AHCT125D Level-Shifter
  • Zusätzliche Anschlüsse auf der Platinenrückseite
  • Detallierte Anleitung und Anschlussplan
  • Kompakte Bauform in kleinem Gehäuse (72 x 30 x 16mm)
  • Anschluss über 4-polige Schraub-Steckklemme
  • Verpolungsschutz
  • Bei Bedarf selbst programmierbar, Flash-/Reset-Taster auf Platine vorhanden
  • Open-Source Hardware (CC-BY-NC-SA 4.0)
  • Made in Germany
  • CE, RoHS, WEEE
Alle Anleitungen, Anschlusspläne, Versionsunterschiede und Hintergründe findet ihr in unserer neuen cod.m Knowledge Base: WLED Controller.

Die komplette Entstehungsgeschichte und technische Grundlagen können im Blog nachgelesen werden: https://allgeek.de/2021/03/25/wled-wlan-pixel-controller/

Einstellung WLED ab V0.14 für WS2814
Einstellungen WS2814 WLED 0.14.0-b1

WS2812/SK6812: WS2811, WS2812(B), Neopixel, WS2813, SK6812 und kompatible. Für Pixeltypen mit nur einer Datenleitung.
WS2815: 12V Strip der im Gegensatz zu WS2812 12V jede LED einzeln ansteuern kann.

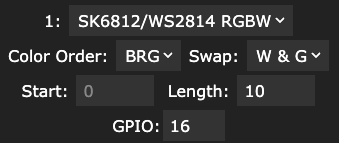

WS2814: Angesteuert als SK6812 RGBW und geänderter Color Order sowie Weißkanal und Grün getauscht (swap), siehe Bild rechts. Achtung: Funktioniert erst ab WLED Version 0.14.0-b1. Diese bitte per "Manual OTA" entsprechend der Controller-Version aufspielen. Siehe Übersicht Versionen.
WS2801: WS2801 und kompatible. Für die meisten Pixelstrips mit Data- und Clock-Leitung.
APA102: APA102, SK9822 und kompatible. Pixeltyp mit Data- und Clock-Leitung aber unterschiedlich zu WS2801.

Bezüglich der Pixeltypen-Unterstützung lohnt ein Blick in die WLED Dokumentation unter offiziellen WLED Dokumentation.
Jeder, der die Weiterentwicklung des aboslut grandiosen WLED unterstützen möchte, ist aufgerufen auf GitHub etwas zu spenden. cod.m selbst beteiligt sich finanziell durch ein GitHub-Sponsoring an der Entwicklung von WLED. Jeder gekaufte Controller trägt also schon dazu bei.

Wichtig: Wir empfehlen ausdrücklich die Lektüre des Adafruit Neopixel Uberguide. Dort sind viele Grundlagen für die Verwendung von adresierbaren Pixelstrips erklärt. Für den je Einspeisung empfohlenen 1000µF Kondensator und die empfohlene Sicherung bieten wir unser Fused Pixel Power Capacitor Board an. Der im Uberguide verwendete Widerstand und die nötigen Levelshifter für die Datenleitung sind bereits auf unsererem Controller integriert.

Die Entfernung zwischen WLED Controller und Pixel-Strip kann durch den verbauten 74AHCT125D-Level-Shifter bis zu zwei Meter betragen. Für längere Entfernungen zum Strip empfehlen wir unseren Pixel Range Extender.

Versionsunterschiede

Siehe cod.m Knowledge Base: WLED Controller - Versionen


Anschlusspläne

WS2811, WS2812(B), SK6812, etc.
5V, 12V und 24V
anschlussplan-codm-pixel-controller-V0-8-WS281x-SK6812-thumb

WS2801, APA102, etc.
5V, 12V und 24V
anschlussplan-codm-pixel-controller-V0-8-WS2801-thumb

WS2815
12V
anschlussplan-codm-pixel-controller-V0-8-WS2815-thumb




Anleitungen und Anschlusspläne zu älteren Versionen findet man in der cod.m Knowledge Base: WLED Controller - Anleitungen und Anschlusspläne.

10 von 57 Bewertungen

4.95 von 5 Sternen


98%

0%

2%

0%

0%


Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


22. Februar 2021 18:40

Super Produkt ! Funktioniert perfekt ...

Ich habe nach einer Steuerung von RGB-Strips der WLAN gesucht, statt über Remotes. WLAN Pixel Controller hat meine Erwartungen übererfüllt und macht sehr viel Spaß ! Bin begeistert !

20. Juni 2021 15:56

Der Hammer!

Wunderbarer Controller, super Team und beste Leistung. Vielen Dank!

23. August 2021 12:54

Tolles Produkt

wirklich ein tolles Produkt, Plug&Play, anschliessen und sofort loslegen. Toller Service obendrein

25. Oktober 2021 14:50

Einwandfrei + Super Service

Produkt wie beschrieben und Installation ohne Probleme. Sehr freundlicher Kundenservice.

21. Januar 2022 21:02

Top Artikel / Top Lieferzeit

Der Artikel entspricht genau der Beschreibung und das Paket we wenige Minuten nach Bestellung schon in der Post!

15. Juni 2022 10:17

Sehr gute Ware und top service

Der Controller funktioniert einwandfrei so wie angegeben. Durch die Hilfe von patrik habe ich nun ein 24 volt led stripe angeschlossen und es funktioniert wie gewünscht, danke !

29. Dezember 2022 20:43

Perfekt

Hatte bereits die vorgängerversion. Bei der neuen hatte uch am Anfang probleme das der LED-Strip nicht reagierte. Habe dann gesehen, dass ich bei der wled einstellungen den „ausgang“ 16 oder 18 einstellen muss… andondten wieder duper arbeit der Firma codm :-)

27. Mai 2021 19:27

Einwandfreies Produkt. Absolut das Geld wert.

Der Stick ist klasse. Gut Verarbeitet. Bin sehr zufrieden. Die Lieferung war bei mir sehr schnell. Jetzt liegt es nur noch an mir wie ich das mit dem WLED für die Garage programmiert bekomme.

22. Juni 2021 15:47

Top in allen Belangen

Super schnelle Lieferung. Die Verpackung ist fachgerecht und wie erwartet in wertigen Folien verpackt (ESD) Hochwertige Komponenten sind sauber auf den Prints verlötet und die Terminalblöcke sind sehr gut und halten was aus. (habe bei billigen Terminals schon mal das Gewinde ruiniert). Beschreibung ist verständlich formuliert, komplett und in Deutsch (für mich wäre Englisch auch ok). Rundum ein Qualitätsprodukt das seinen Preis wert ist.

23. August 2021 14:51

Auch beim zweiten Controller alles prima

Hat auf Anhieb funktioniert. Perfekter Controller mit optimaler Firmware. Danke.

Zubehör

3-poliger JST SM Stecker 15cm
3-poliger JST SM Stecker mit 15cm Anschlussleitung (offen) zum direkten Anschluss (löten) eines Pixelstrips. Nutzbar mit Strips mit nur einer Datenleitung, wie z.B WS281x, SK6812, etc.
0,90 €*
4-poliger JST SM Stecker 15cm
4-poliger JST SM Stecker mit 15cm Anschlussleitung (offen) zum direkten Anschluss (löten) eines Pixelstrips. Nutzbar mit Strips mit nur einer Datenleitung und Backupleitung (DI/BI) oder mit einer Daten- und einer Clock-Leitung, wie z.B WS2815, WS2801, etc.
1,30 €*
WLED Range Extender V0.4
Der cod.m Pixel Range Extender ist dazu gedacht die üblicherweise kurze Entfernung zwischen WLED Controller (WLAN/Wi-Fi) und Digitalstripe zu erhöhen. Das 800kHz-Signal der typischen Pixeltypen mit nur einer Steuerleitung, z.B. WS2811, WS2812, WS2815, SK6812, etc., wird dabei auf ein Differenzsignal zur Reichweitenerhöhung umgesetzt. Dazu wird das Signal aus einem beliebigen Pixel-Controller in das IN-Modul (Art. Nr. 90065) eingespeißt, wo es umgewandelt wird und per Zweidraht-Adernpaar (Twisted-Pair) bis zu 500m weitergeleitet werden kann. Am Digitalstripe wird dann das OUT-Modul (Art. Nr. 90066) angeschlossen und das Differenzsignal aus dem IN-Modul eingespeist.Hohes Augenmerk lag auf der Auswahl der Komponenten um einen möglichst geringen Stromverbrauch zu erreichen. Durch den verwendeten MAX3088 Tranceiver liegt der Stromverbrauch je Modul bei gerade einmal 0,6mA - im Paar also 0,006W.Bei widrigen Leitungsbedingungen können auf den Modulen 120Ω Abschlusswiderstände mittels Lötjumper zugeschaltet werden. Dies erhöht allerdings den Stromverbrauch.Alles Weitere ist dem Datenblatt sowie dem Anschlussplan zu entnehmen.Featuresbis zu 500m Leitungslängeminimaler Stromverbrauch von 0,006W je Paar +/- 15kV ESD Schutzintegrierte Abschlusswiderstände, durch Lötjumper zuschaltbarMade in GermanyWEEE registriertInhaltcod.m Pixel Range Extender IN, Art. Nr. 90065cod.m Pixel Range Extender OUT, Art. Nr. 90066Bedienungsanleitung Anschlusspläne Downloads:cod.m Pixel Range Extender Anschlussplan 5V cod.m Pixel Range Extender Anschlussplan 12V cod.m Pixel Range Extender Anleitung/Datenblatt V0.2
23,90 €*
WLED Fused Power Capacitor Board V0.4
Kondensatorplatine mit integrierter Sicherung zum Schutz von WLED- bzw. Digital-LED-Installationen mit integrierter LED zur Anzeige einer defekten Sicherung. Für 5V-, 12V- und 24V-Installationen.Neue Version V0.4: Jetzt auch für 24V-Installationen geeignet. Das Modul ist zur Verringerung von netzteilseitigen Störungen sowie den bei abrupten Helligkeitsänderungen vorkommenden Spannungseinbrüchen an adressierbaren Digital-LED-Strips konzipiert. Zusätzlich erlaubt es die Absicherung der Einspeisung mit Maximal 10A. Es können auch kleinere Sicherungen eingesetzt werden (2A, 3A, 4A, 5A, 7,5A).Bei defekter oder gezogener Sicherung leuchtet die integrierte LED auf. Dies erfolgt auch bei nicht angeschlossenem LED Strip (Last). Das Aufleuchten der LED kann, bedingt durch den integrierten Kondensator und je nach Spannung, bis zu 10 Sekunden nach Auslösen der Sicherung dauern. Features Integrierte LED zur Anzeige einer defekten Sicherung Sicherung max. 10A, Sicherungshalter für Sicherungen vom Typ ATO, Mini- oder Micro Flachsicherung 1000µF/35V Kondensator zur Verhinderung von Spannungseinbrüchen Beidseitige 35µm Kupferschicht der Platine für maximal 10A Belastbarkeit Geeignet für 5V-, 12V- und 24V-Installationen WEEE-registriert, Made in Germany, Open-Source (CC-BY-SA) Lieferumfang Fused Pixel Power Capacitor Board V0.4 10A ATO/Blade Sicherung (rot)DownloadsAnleitung/Datenblatt Fused Power Capacitor Board V0.4Anleitung/Datenblatt Fused Power Capacitor Board V0.2
8,90 €*
4-polige JST SM Buchse 15cm
4-polige JST SM Buchse mit 15cm Anschlussleitung (offen) zum direkten Anschluss eines Pixel Controller an die typischerweise an Pixelstrips vorhandenen Anschlussstecker. Nutzbar mit Strips mit nur einer Datenleitung und Backupleitung (DI/BI) oder mit einer Daten- und einer Clock-Leitung, wie z.B WS2815, WS2801, etc.
1,30 €*
3-polige JST SM Buchse 15cm
3-polige JST SM Buchse mit 15cm Anschlussleitung (offen) zum direkten Anschluss eines Pixel Controller an die typischerweise an Pixelstrips vorhandenen Anschlussstecker. Nutzbar mit Strips mit nur einer Datenleitung, wie z.B WS281x, SK6812, etc.
0,90 €*
